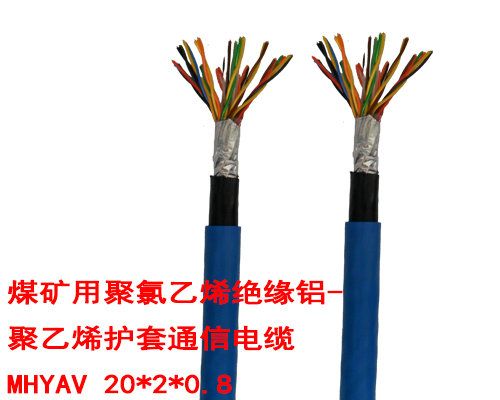

MHYAV 20*2*1/0.8 煤礦用聚氯乙烯-聚乙烯粘結護層聚氯乙烯護套通信電纜/符合安標/國標/新通電纜
用途
主要用于煤礦井下監測、監控系統，適用于煤礦企業通信系統信號傳輸。
使用條件
環境溫度：-40～50℃
月平均濕度：95%（+25℃）
安裝敷設溫度：≥-10℃
安裝彎曲半徑：MHYV、MHJYV為電纜外徑的10倍，其余型號為電纜外徑的15倍。
電纜的命名
煤礦用阻燃通信電纜MH
銅導體省略
導電線芯結構柔軟R
聚乙烯絕緣Y省略
編織屏蔽P
編織鎧裝B
聚氯乙烯外護套V
細圓鋼絲鎧裝、聚氯乙烯外護層32
電纜型號、名稱及使用條件范圍
型號 | 名稱 | 使用范圍 |
MHYV | 煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜 | 用于平巷、斜巷及機電峒室 |
MHYBV | 煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜 | 用于機械沖擊較高的平巷和斜巷 |
MHYAV | 煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層聚氯乙烯護套通信電纜 | 用于較潮濕的斜井和平巷 |
MHYA32 | 煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜 | 用于豎井和斜井 |
數據結構及主要技術指標
型號 結構性能 | MHYV | MHYBV | MHYAV | MHYA32 |
規格 對數×芯數 | 1×4 （1、2、5）×2 | （5、10、20）×2 | （20、30、50）×2 | （30、50）×2 |
粘結護層 及鎧裝層 | —— | 鍍鋅鋼絲編織 | 鋁—聚乙烯 復合包帶 | 鋁—聚乙烯復合繞包及鍍鋅鋼絲鎧裝 |
線芯結構 mm | 7/0.28 | 1/0.8 | ||
導電線芯直流電阻 | ≤45 Ω/km | ≤36.7Ω/km | ||
固有衰減 | ≤1.10db/ km | ≤0.95 db/km | ||
絕緣線芯 絕緣電阻 | ≥3000MΩ·km（20℃） | |||
耐交流 電壓 | 電纜絕緣線芯間及絕緣線芯與屏蔽間能經受1min，1.5kV不擊穿 | |||
工作電容 | 0.06μF/km | |||
遠端串 音衰減 | ≥70 dB/500m | |||
直流 電阻差 | ≤環阻的2% | |||
電感 | 800μH/ km | |||
運輸與安裝及其它注意事項
·電纜應適用于一切運輸工具，成盤電纜禁止平放裝卸，運輸過程中避免雨淋，不能長時間在陽光下暴曬，避免與銳利物品碰撞、拉掛，禁止于易燃、易爆物品混裝
·倉儲應通風干燥，電纜儲存期一般為15年
·電纜安裝應嚴格按〈〈煤礦安全規程〉〉執行
·電纜燃燒時會釋放有毒氣體
